Verticality Control System For Piledriver

Po podłączeniu czujników szpuli manewrów rozdzielacza do karty CCU-X, jednostka sterująca aktywuje lub nie zawór obejściowy w zależności od stanu obciążenia żurawia. Progi są ustawiane w zależności od położenia stabilizatorów i wysięgników.

Czujniki kąta w drugim wysięgniku i wysięgniku pomocniczym służą do monitorowania położenia wysięgników w zależności od obciążenia i blokowania maszyny w przypadku przeciążenia, umożliwiając jedynie aktywację manewrów, które zapewniają bezpieczeństwo systemu.

W przypadku zainstalowania w systemie zdalnego sterowania Scanreco, te same manewry wykonywane ręcznie można osiągnąć poprzez poruszanie dźwigniami przenośnego urządzenia. Za pomocą konfiguratora CCU-X można przypisać każdą dźwignię do odpowiedniego manewru, bez konieczności modyfikowania oprogramowania lub konfiguracji zdalnego sterowania.

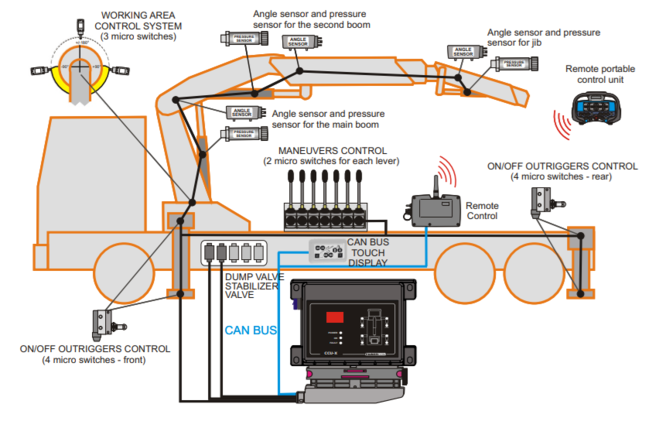

Load limiter for knuckeboom cranes.

The CCU-X system is a load limiter device for truck cranes based upon the reading of pressures inside the lifting jacks. Pressures are compared in real time with the limit thresholds settable by configurator, which represent the crane maximum moment capacity. The system includes a series of functions and controls listed below:

- management of allowed movements in case of activation of the moment limiting device in relation to the position of main boom position, second boom, jib, winch, measured by angle sensors;

- stabilizers and outriggers management using digital or analogic sensors;

- working areas management;

- failures and malfunctioning selfdiagnostics;

- management of the spool sensors of hydraulic distributor;

- CAN bus direct interface with Scanreco remote control;

- parameters configuration by special display or by PC.

The equipment is fitted with a graphic touch screen panel to show pressures, usage percentages and alarm messages

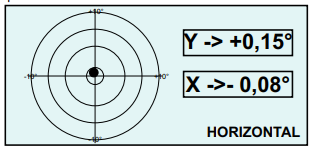

CAN-VIEW display:

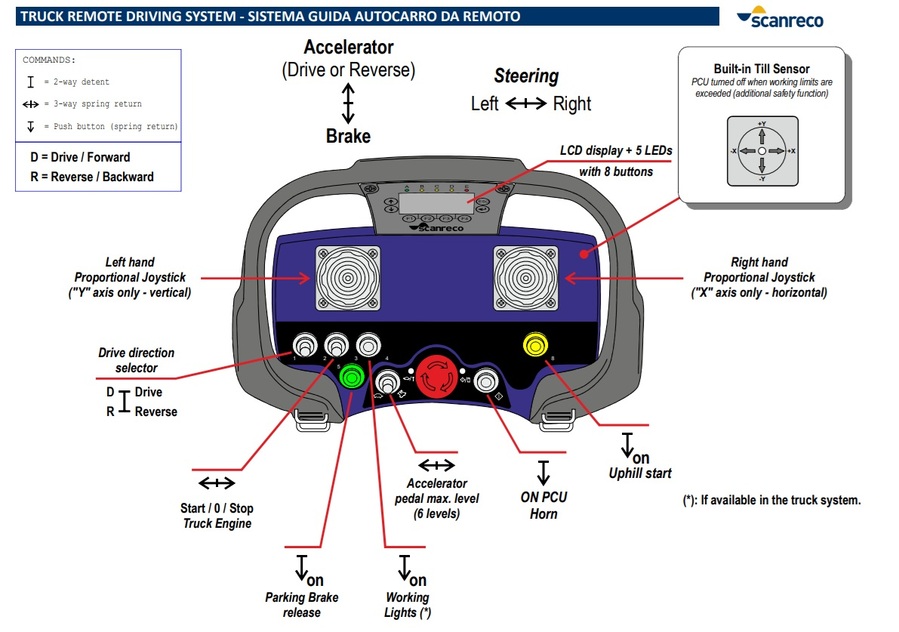

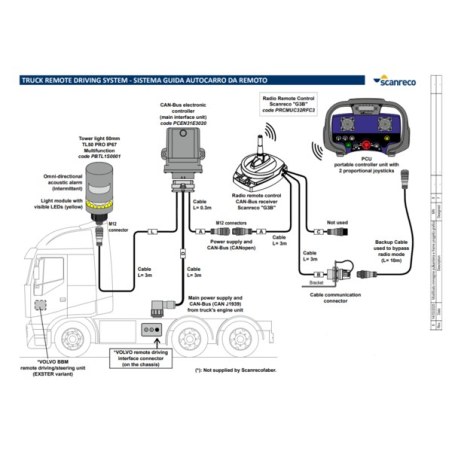

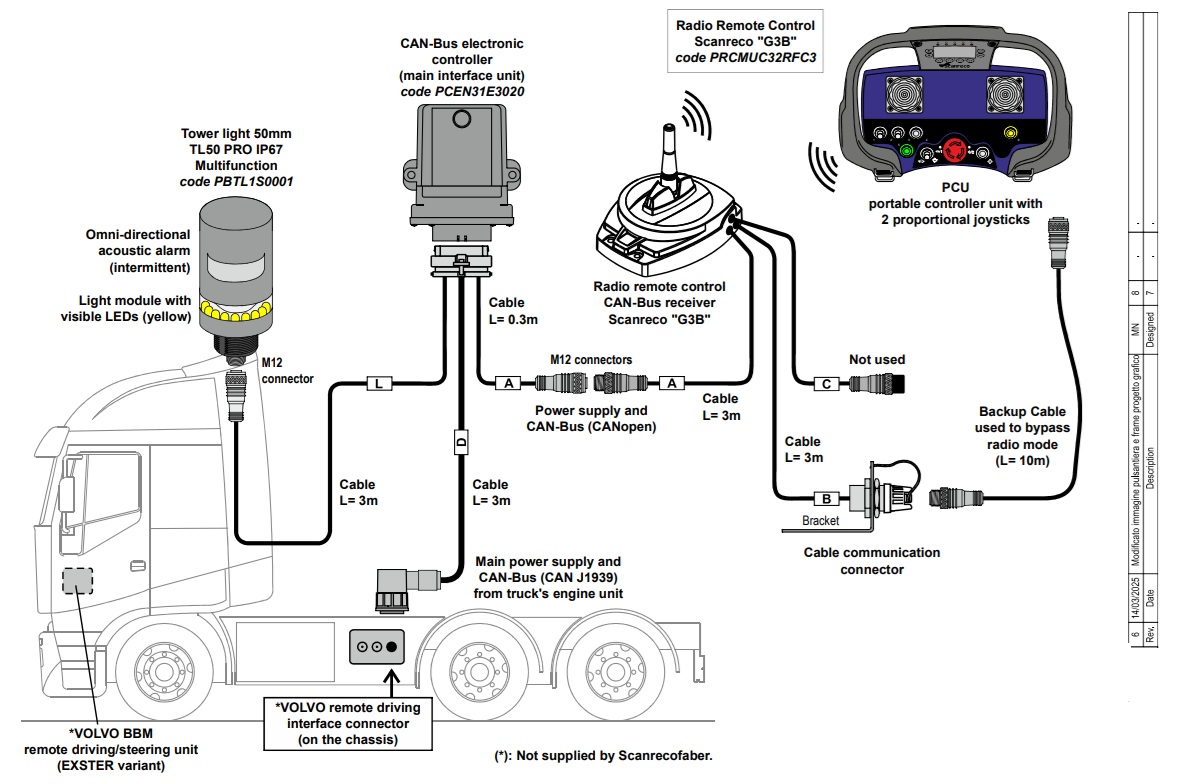

Truck remote driving system - sistema guida autocarro da remoto.
